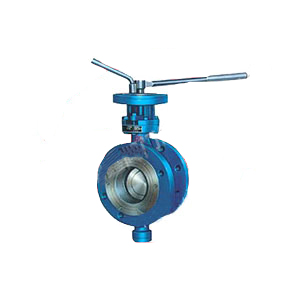

硬密封蝶阀是一种广泛应用在工业管道系统中的控制元件，主要用于调节或切断流体的流动。其特点是通过旋转蝶板来实现开启与关闭，且密封面采用硬质材料以提高耐磨损性和耐高温性能，适用于含有颗粒物或具有一定腐蚀性的介质。下面是对硬密封蝶阀工作原理与结构的详细解析：
工作原理
开启过程：当执行（如气动、电动或液压驱动装置）驱动阀杆旋转时，固定在阀杆上的蝶板随之转动。随着蝶板角度的增加，流体通道逐渐增加，直至蝶板与阀座完全平行，达到全开状态，此时流体可以无障碍地通过阀门。
关闭过程：关闭时，执行驱动阀杆反向旋转，蝶板逐渐靠近阀座，直至两者紧密贴合。硬密封蝶阀的阀座和蝶板通常由耐磨、耐高温的硬质材料制成，如碳化硅、硬质合金等，确保在高压或含有硬质颗粒的流体中也能形成可靠的密封，避免泄漏。
结构详解
蝶板：蝶板是蝶阀的核心部件，通过阀杆旋转来控制流体流通。硬密封蝶阀的蝶板表面会覆有或镶嵌硬质密封材料，以提高密封性能和耐磨性。
阀体：阀体是容纳蝶板并连接管道的主体部件，通常由铸铁、球墨铸铁、不锈钢等材料制成，根据使用环境的不同选择合适的材质。
阀座：位于阀体内部，与蝶板相对的环形结构，同样采用硬质材料，以确保在关闭状态下形成可靠的密封界面。
阀杆：连接蝶板与执行的传动部件，负责传递动力，使蝶板旋转。
执行：可以是手动、气动、电动或液压驱动装置，根据实际应用需求选择合适的类型，用于控制蝶板的开启和关闭。
密封垫圈：虽然称为“硬密封”，但在某些设计中，蝶板边缘或阀座周围也可能设置软质密封垫圈，进一步增加密封效果。
支架/导轨：为了确保蝶板平稳旋转，阀体内通常设有导向或支撑结构，减少摩擦并保持阀板的正确位置。
硬密封蝶阀凭借其好的密封性能、耐久性和适用范围广的特点，在石油、化工、电力、冶金等多个工业领域有着广泛的应用。
